Das "Quarley Furnace Project" 2006
- Die Konstruktionsphase: Der neue Kühlofen

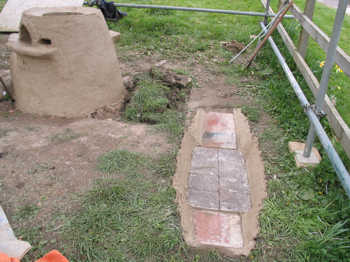

Abb.1 - der Boden der Feuerkammer ist mit Steinplatten, Ziegeln und Lehm ausgelegt	Abb.2 - der kleine Arbeitsofen und die Baugrube des neuen Kühlofens (rechts)
Abb.3 - Bau der Rückwand	Abb.4 - Bau des Kühlofens im Frühstadium
Abb.5 - der Kühlofen im Bau	Abb.6 - die Rückwand

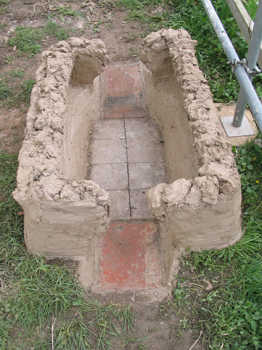

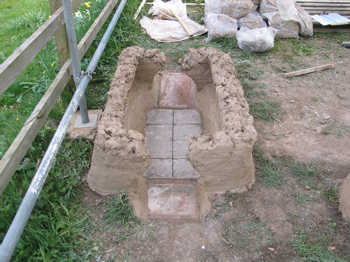

Abb.7 - Bau bis zur Oberkante der Feuerkammer	Abb.8 - Bau bis zur Oberkante der Feuerkammer
Abb.9 - die Feuerkammer ist fertig	Abb.10 - es fehlen noch die Ziegel, die die Glasebene halten werden
Abb.11 - Blick durch die Feuerkammer	Abb.12 - Blick von oben in die Feuerkammer
Abb.13 - Ziegelfragmente halten die Glasebene	Abb.14 - Nahaufnahme der Ziegelfragmente
Abb.15 - die Halter für die Glasebene	Abb.16 - die Halter von der anderen Seite aus gesehen
Abb.17 - Baubeginn der Glaskammer-Wände	Abb.18 - Bau der Glaskammer-Wände
Abb.19 - Bau der Glaskammer-Wände	Abb.20 - Aufsicht

Die in den Bildern 21 bis 29 sichtbaren Holzlatten dienten temporär als Wandabstützung, da die Wände des Kühlofens nicht schnell genug trockneten und unter ihrem Eigengewicht einzustürzen drohten.

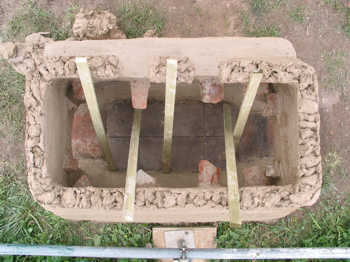

Abb.21 - Aufbau der Glaskammer des Kühlofens; wir nähern uns der Höhe der Türbögen	Abb.22 - Aufsicht mit den Stützbalken

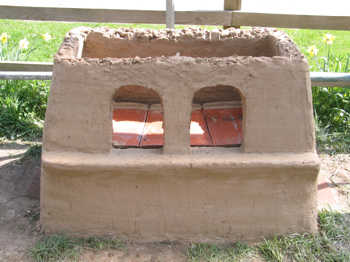

Abb.23 - die Türbögen sind fertig	Abb.24 - Kühlofen mit Türbögen
Abb.25 - die Wände haben ihre endgültige Höhe erreicht	Abb.26 - Seitenansicht

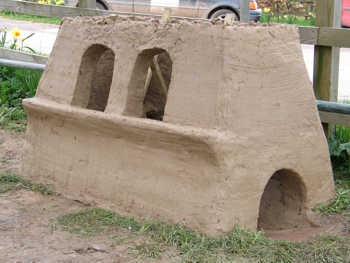

Abb.27 - der Kühlofen mit Türöffnungen, Sims und Schürloch	Abb.28 - von der anderen Seite
Abb.29 - noch mit den Abstützungen	Abb.30 - jetzt ohne!

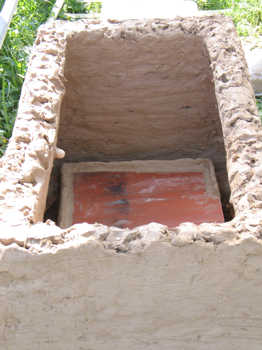

Abb.31 - die Glasebene wird von Dachziegeln gebildet und ist nun eingesetzt	Abb.32 - Blick auf die Dachziegel-Glasebene
Abb.33 - Aufsicht auf die Glasebene	Abb.34 - dünne Zweige stabilisieren das Dach

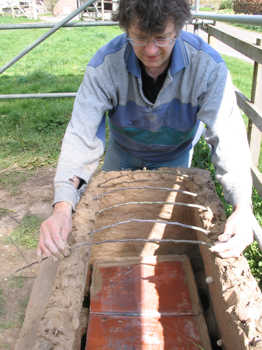

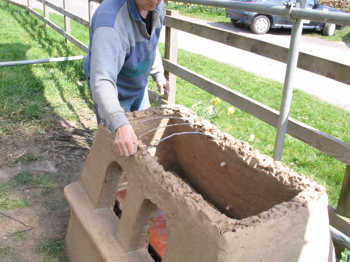

Abb.35 - Aufsetzen der "Dachsparren"	Abb.36 - das Flechtwerk
Abb.37 - diese Flechtmatte soll das Dach halten	Abb.38 - Nachaufnahme der Dachkonstruktion
Abb.39 - Detail der Dachkosntruktion	Abb.40 - Bau der Dachkonstruktion

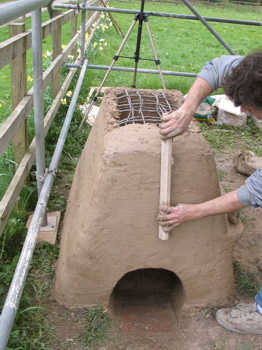

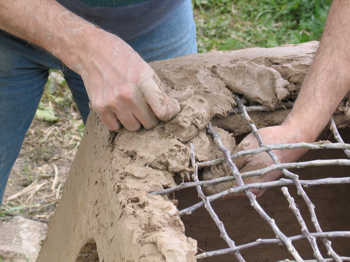

Abb.41 - der Dachdecker...	Abb.42 - ...beim Feinschliff
Abb.43 - Formen der Kaminlöcher	Abb.44 - das teilweise fertiggestellte Dach

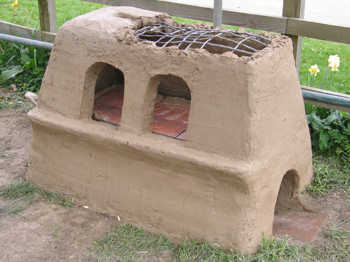

Abb.45 - fast fertig	Abb.46 - Aufsicht
Abb.47 - die fast fertige Dachkonstruktion von innen	Abb.48 - Feinarbeit an den Türöffnungen
Abb.49 - Frontansicht des neuen Kühlofens	Abb.50 - der Kühlofen ist fertig

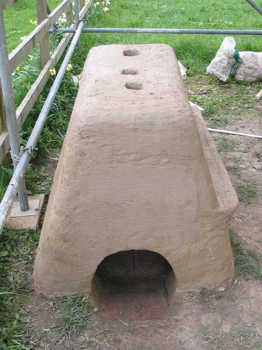

Abb.51 - der neue Kühlofen...	Abb.52 - ...ist fertig



Text & Fotos © 2006 Mark Taylor & David Hill
Übersetzung © 2009 Frank Wiesenberg

Quelle: http://www.romanglassmakers.co.uk/furnace34.htm

Die Originaltexte befinden sich auf der Webseite der ROMAN GLASSMAKERS www.romanglassmakers.co.uk.

---



Die Dokumentation des "Quarley Furnace Projects" ist wie folgt gegliedert:



Demontagephase					Arbeitsphase	Demontagephase
					Allgemein	Allgemein
					Arbeitsofen	Arbeitsofen
					Kleiner Arbeitsofen	Kleiner Arbeitsofen
	Aufbau	Märbel-platte	Glas-häfen	Graben, Draht	Kühlofen und Glas	Kühlofen
					Glasblasen

Die kursiv geschriebenen Kapitel liegen leider noch nicht im Original und deswegen auch nicht hier in der deutschen Fassung vor.
